STEREO CODER 64X OVERSAMPLING

Sudah di bikin pcb stereo coder 64x oversampling, dengan attiny2313

design dengan sprint layout 5, melihat pengalaman dengan mpx48x, saya yaqien mpx64x ini lebih baik, kita tunggu laporannya

STEREO CODER 48X OVERSAMPLING

Sudah di test stereo coder 48x sampling, tanpa crosstalk control sudah menyamai 16x oversampling

Stereo coder 48x oversampling

Stereo coder 48x oversampling under test dgn PLL Arcom Prima




STEREO CODER 256X OVERSAMPLING

Ini grafik dari daftar sinus 256 step

 ini grafik sampai 180 derajat

ini grafik full sampe 360 derajat 256 step, 8 bit

ini sine 256x8bit 38kc dan 19kc, untuk memudahkan dalam urutan out ke port micro

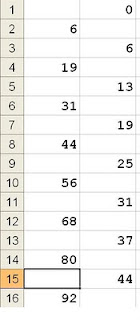

ini tabel, urutannya

Grafik tabel di atas

 hasil simulasi proteus xtal 4864KHz

256x oversampling

 graph analisis



Daftar sinus 256 step 8 bit

SMV1251

Ini skema PLL yg pake SMV1251

Input audio dipisah, supaya tidak terganggu sama bias phasa error, jadi deviasi tidak naek turun apabila pindah freq,
selamat mencoba

lebih lengkap klik disini

program file 1

program file2

PLL ARCOM PRIMA + LCD

Arcom Prima sudah dilengkapi dengan LCD, UP/DOWN, SET, STEREO DETECT, LOCK DETECT, LOCK OUT, STEREO OUT.

pll arcom prima + lcd, stereo coder 16x, audio processor
prototype sudah lengkap, mari kita sempurnakan
